Aισθητήρες απο το συστημα RCX

ΠΡΟΣΟΧΗ!

Για να χρησιμοποιήσουμε τους παλιούς αισθητήρες από τα RCX στο περιβάλλον προγραμματισμού NXT-G για ΝΧΤ  πρέπει:
1) να εγκαταστήσουμε τα εικονίδια εντολών (blocks) και
2) το κατάλληλο καλώδιο μετατροπέα. (φωτο)

RCX Legacy αισθητήρα Μπλοκ NXT Software Version 2.0 (Αγγλικά)

Το λογισμικό Βιβλιοθήκης Legacy Sensor Block  είναι διαθέσιμο για τους χρήστες που έχουν αγοράσει το LEGO ® MINDSTORMS NXT ® Software Version 2.0. Η βιβλιοθήκη προσθέτει υποστήριξη για rcx δράσεις και αισθητήρων στο λογισμικό NXT. Περιλαμβάνει στοιχεία για τον κινητήρα RCX, λάμπα, αισθητήρα αφής, αισθητήρα φωτός, αισθητήρα περιστροφής και αισθητήρα θερμοκρασίας. Τα μπλοκ είναι διαθέσιμο στα Αγγλικά, Γαλλικά, Γερμανικά, Ιαπωνικά, και τα ολλανδικά.

ΣΗΜΕΙΩΣΗ: Για τη σύνδεση των αισθητήρων RCX στο NXT, ένα καλώδιο μετατροπής.

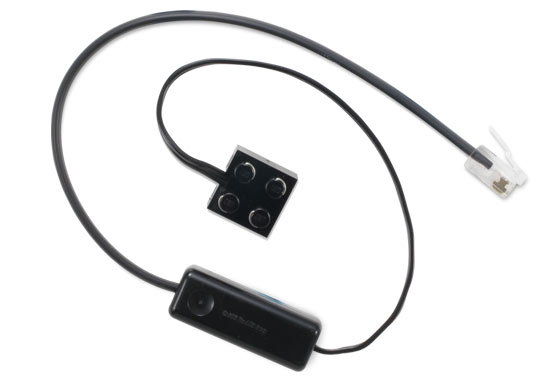

rcx adaptor wireοδηγίες
Κάντε κλικ στο Λήψη για να αποθηκεύσετε τη βιβλιοθήκη στο σκληρό σας δίσκο. Αποσυμπιέστε το αρχείο κατεβάσει συμπεριλαμβανομένης της δομής του φακέλου και ακολουθήστε τις οδηγίες στο αρχείο ReadMe.

Απαιτήσεις συστήματος
MINDSTORMS LEGO NXT λογισμικό κατά 2,0

Το Αρχειό των Εντολών ειναι ΕΔΩ.

—————————————————————————————–



Αισθητήρας θερμοκρασίας


Ο  Αισθητήρας θερμοκρασίας RCX  LEGO βαθμονομείται από -20 βαθμούς Κελσίου έως +50 βαθμούς Κελσίου. Μπορεί να διαβάσει και την απεικόνιση της θερμοκρασίας είτε σε βαθμούς Κελσίου ή Φαρενάιτ.

Παράδειγμα: Η γραφική παράσταση της μεταβολής της θερμοκρασίας όταν ένας  κύβος πάγου τοποθετείται σε ένα ποτήρι νερό της βρύσης. Ενεργοποιήστε μια λάμπα ή ένα συναγερμό όταν η θερμοκρασία φτάνει ένα προκαθορισμένο επίπεδο.





Αισθητήρας Αφής

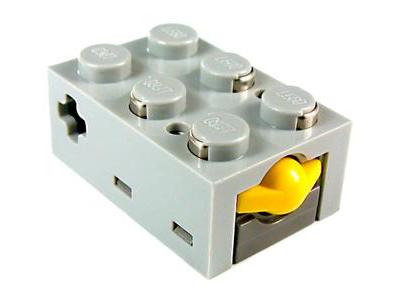

RCX touch sensorΟ Αισθητήρας Αφής RCX LEGO είναι ένας 9-Volt ψηφιακός αισθητήρας που βαθμονομείται ως διακόπτης «ON / OFF»  ή «Ανοικτό/Κλειστό κύκλωμα» ή «0/1». Παράδειγμα: διαπιστώσει πότε ένα  ρομπότ έχει χτυπήσει κάτι – τότε το ρομπότ κάνει γυρνά ή κάνει πίσω μέχρι να ξεφύγει από το αντικείμενο.







Αισθητήρας Φωτός

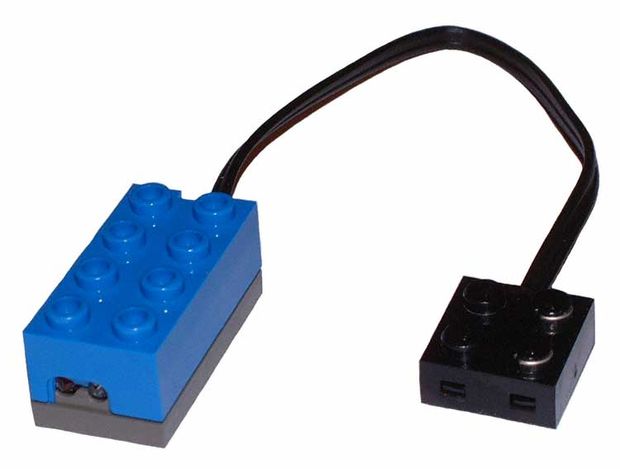

rcx light sensorΟ Αισθητήρας Φωτός RCX LEGO διαβάσει φως από 0,6 Lux μέσω 760 Lux. Η μέτρηση κλιμακώνεται από  0 ως 100 τοις εκατό. Παράδειγμα: Κατασκευή μιας παγίδας ταχύτητας για ένα όχημα  LEGO που προκειμένου να διαπιστώσουμε την  ταχύτητα του , αποκόβει δύο φωτεινές δέσμες.









Αισθητήρας Περιστροφής

rcx angle sensorΟ Αισθητήρας Περιστροφής RCX LEGO διαβάζει 16 θέσεις ανά περιστροφή.  Η Ανάλυση είναι 500 Στροφές/Λεπτό (RPM) μέγιστο.  Το RCX θα διαβάσει είτε σε γωνία σε μοίρες ή το 1/16 μιας περιστροφής.Παράδειγμα: Έλεγχος κατά πόσο η πόρτα σε ένα τροφοδότη πτηνών θα πρέπει να ανοίξει για να παρέχει διαφορετικές ποσότητες τροφής πτηνών σε διαφορετικές ώρες της ημέρας.













———————————————————————————————–
